产品概述
Product description
执行标准：GB/T31439.1-2015《波形梁钢护栏 第1部分：二波形梁钢护栏》 GB/T31439.2-2015《波形梁钢护栏 第2部分：三波形梁钢护栏》
适用范围： 公路、城市道路和其它场所用两波和三波型梁钢护栏
原料材质：Q235
规格明细
Specification details
|
产品名称 |
规格 |
防腐 |
型号 |
单位 |
单位重量（kg） |
|
8.8级拼接螺栓 |
AB防盗 |
镀锌 |
16*35 |
套 |
0.17 |
|
8.8级拼接螺栓 |
AB防盗 |
喷塑 |
16*40 |
套 |
0.176 |
|
8.8级拼接螺栓 |
AB防盗 |
镀锌 |
16*40 |
套 |
0.176 |
|
8.8级拼接螺栓 |
AB防盗 |
喷塑 |
16*45 |
套 |
0.183 |
|
8.8级拼接螺栓 |
AB防盗 |
镀锌 |
16*45 |
套 |
0.183 |
|
8.8级拼接螺栓 |
AB防盗 |
镀锌 |
16*50 |
套 |
0.189 |
|
8.8级拼接螺栓 |
AB防盗 |
镀锌 |
16*55 |
套 |
0.195 |
|
8.8级拼接螺栓 |
AB防盗 |
镀锌 |
20*45 |
套 |
0.281 |
|
8.8级拼接螺栓 |
六角母 |
喷塑 |
16*35 |
套 |
0.161 |
|
8.8级拼接螺栓 |
六角母 |
镀锌 |
16*35 |
套 |
0.161 |
|
8.8级拼接螺栓 |
六角母 |
喷塑 |
16*40 |
套 |
0.167 |
|
8.8级拼接螺栓 |
六角母 |
镀锌 |
16*40 |
套 |
0.167 |
|
8.8级拼接螺栓 |
六角母 |
镀锌 |
16*45 |
套 |
0.174 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
16*160 |
套 |
0.319 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
16*170 |
套 |
0.339 |
|
4.8级连接螺栓 |
AB防盗 |
喷塑 |
16*170 |
套 |
0.339 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
16*180 |
套 |
0.353 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
16*45 |
套 |
0.18 |
|
4.8级连接螺栓 |
AB防盗 |
喷塑 |
16*45 |
套 |
0.18 |
|
4.8级连接螺栓 |
AB防盗 |
喷塑 |
16*50 |
套 |
0.186 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
16*50 |
套 |
0.186 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
16*55 |
套 |
0.193 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
20*140 |
套 |
0.45 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
20*150 |
套 |
0.47 |
|
4.8级连接螺栓 |
AB防盗 |
喷塑 |
20*45 |
套 |
0.28 |
|
4.8级连接螺栓 |
AB防盗 |
喷塑 |
20*55 |
套 |
0.3 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
20*55 |
套 |
0.3 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
20*170 |
套 |
0.542 |
|
4.8级连接螺栓 |
AB防盗 |
喷塑 |
20*180 |
套 |
0.562 |
|
4.8级连接螺栓 |
AB防盗 |
镀锌 |
20*180 |
套 |
0.562 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
16*140 |
套 |
0.288 |
|
4.8级连接螺栓 |
六角母 |
喷塑 |
16*140 |
套 |
0.288 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
16*150 |
套 |
0.308 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
16*170 |
套 |
0.333 |
|
4.8级连接螺栓 |
六角母 |
喷塑 |
16*180 |
套 |
0.347 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
16*180 |
套 |
0.347 |
|
4.8级连接螺栓 |
六角母 |
喷塑 |
16*40 |
套 |
0.17 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
16*45 |
套 |
0.174 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
16*50 |
套 |
0.18 |
|
4.8级连接螺栓 |
六角母 |
喷塑 |
16*50 |
套 |
0.18 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
16*55 |
套 |
0.187 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
20*150 |
套 |
0.435 |
|
4.8级连接螺栓 |
六角母 |
镀锌 |
20*170 |
套 |
0.508 |
|
4.8级连接螺栓 |
碗式 |
镀锌 |
16*50 |
套 |
0.185 |
|
4.8级连接螺栓 |
碗式 |
镀锌 |
20*170 |
套 |
0.52 |
|
4.8级连接螺栓 |
锥形 |
喷塑 |
16*180 |
套 |
0.337 |
|
4.8级连接螺栓 |
锥形 |
镀锌 |
16*180 |
套 |
0.337 |
|
4.8级连接螺栓 |
锥形 |
喷塑 |
16*50 |
套 |
0.17 |
|
4.8级连接螺栓 |
锥形 |
镀锌 |
16*50 |
套 |
0.17 |
|
横梁垫片 |
φ16 |
镀锌 |
77*44*4 |
个 |
0.085 |
|
横梁垫片 |
φ16 |
喷塑 |
77*44*4 |
个 |
0.085 |
|
横梁垫片 |
φ22 |
镀锌 |
77*44*4 |
个 |
0.085 |
|
横梁垫片 |
φ22 |
喷塑 |
77*44*4 |
个 |
0.085 |
技术指标
Technical indicators
生产工艺
Production process

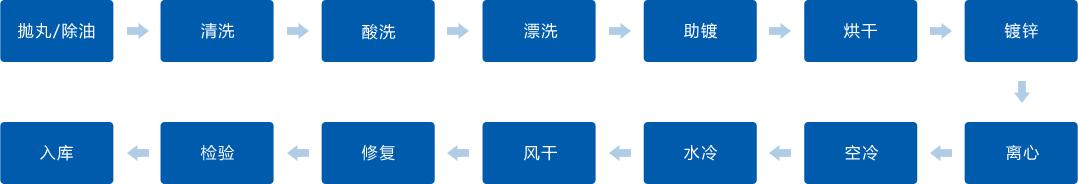

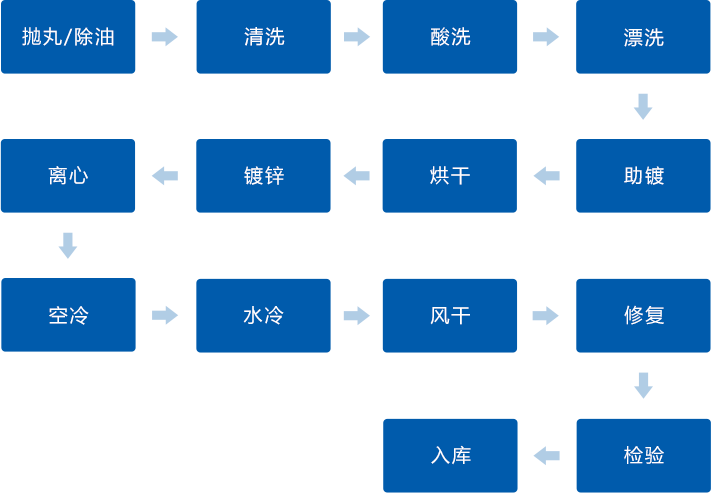

镀锌工艺

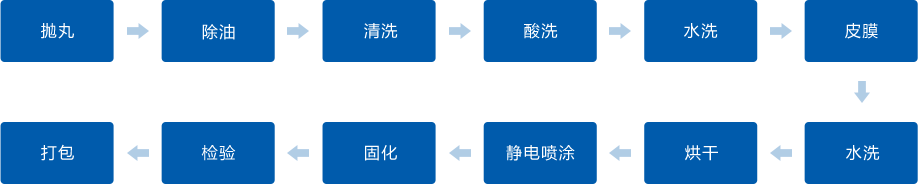

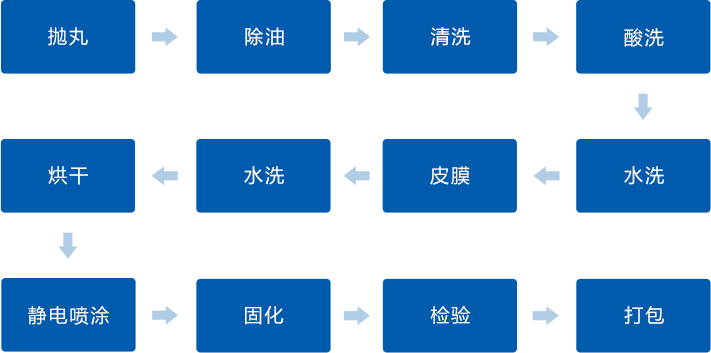

喷塑工艺
操作说明
Operating instructions
操作方法及注意事项
1、来料注意检查原料丝扣毛刺、坏扣、裂纹等质量缺陷，避免造成后续镀锌质量问题
2、拧紧时保持扳手与预紧接合面的垂直角度，防止打偏
3、紧固螺栓、螺母时，严禁使用不合适的扳手、套筒
4、螺栓、螺钉装配时应该用手拧入 2～3 个螺距以上，然后再用扳手或气动工具拧紧
5、成组螺栓、螺母拧紧时，应根据被连接件的形状和螺栓的分布情况，按一定顺序分次拧紧（一般为2～3次）。长方形布置的成组螺栓或螺母，拧紧时应从中间开始，逐渐向两边对称地扩展；方形或圆形布置的成组螺栓或螺母，应对称拧紧。如有定位销，应从靠近定位销处的螺栓开始拧紧。为了防止先后拧紧的螺栓因预紧力变化过大造成变形，采用分3次拧紧和反序拧紧的方法。即：第1次拧紧力矩以50%Ty 为准（Ty为有关技术文件规定的拧紧力矩），依序对称拧紧各个螺栓；第2次以 80%Ty 为准，反序对称拧紧各个螺栓；第3次以 100%Ty 为准，再依序对称拧紧各个螺栓。
6、贮存于干燥、通风，无潮湿、无酸碱和腐蚀性气体空间内
7、工件如淋雨应及时将水分控干并通风干燥，避免工件锌层氧化
1、来料注意检查原料丝扣毛刺、坏扣、裂纹等质量缺陷，避免造成后续镀锌质量问题
2、拧紧时保持扳手与预紧接合面的垂直角度，防止打偏
3、紧固螺栓、螺母时，严禁使用不合适的扳手、套筒
4、螺栓、螺钉装配时应该用手拧入 2～3 个螺距以上，然后再用扳手或气动工具拧紧
5、成组螺栓、螺母拧紧时，应根据被连接件的形状和螺栓的分布情况，按一定顺序分次拧紧（一般为2～3次）。长方形布置的成组螺栓或螺母，拧紧时应从中间开始，逐渐向两边对称地扩展；方形或圆形布置的成组螺栓或螺母，应对称拧紧。如有定位销，应从靠近定位销处的螺栓开始拧紧。为了防止先后拧紧的螺栓因预紧力变化过大造成变形，采用分3次拧紧和反序拧紧的方法。即：第1次拧紧力矩以50%Ty 为准（Ty为有关技术文件规定的拧紧力矩），依序对称拧紧各个螺栓；第2次以 80%Ty 为准，反序对称拧紧各个螺栓；第3次以 100%Ty 为准，再依序对称拧紧各个螺栓。
6、贮存于干燥、通风，无潮湿、无酸碱和腐蚀性气体空间内
7、工件如淋雨应及时将水分控干并通风干燥，避免工件锌层氧化
