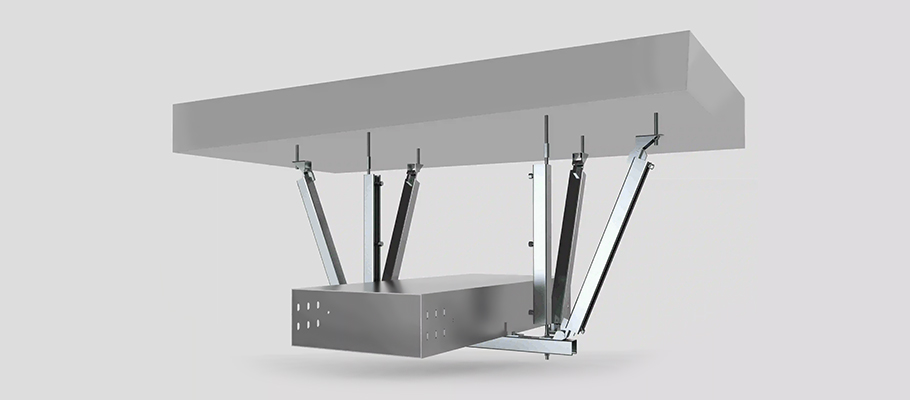

产品概述

Product description

执行标准：《DIN EN 10326》

适用范围： 1.确保承受高荷载能力 2.方便安装时调节，与安特槽钢配件很好的连接

原料材质：Q235B

规格明细

Specification details




产品名称 截面高度（mm） 厚度（mm） 重量（kg/m） 长度（mm）
抗震单面槽钢41*21 21 2 1.6 6000
抗震单面槽钢41*41 41 2 2.3 6000
抗震单面槽钢41*52 52 2.5 3.2 6000
抗震单面槽钢41*62 62 2.5 3.5 6000
抗震单面槽钢41*72 72 2.75 4.3 6000
抗震双拼槽钢-21D 42 2 3.2 6000
抗震双拼槽钢-41D 82 2 4.5 6000
抗震双拼槽钢-52D 104 2.5 6.3 6000
抗震双拼槽钢-52/72D 124 2.5 7.5 6000
抗震双拼槽钢-72D 144 2.75 8.9 6000

产品名称 悬臂截面 臂长 孔间距 重量
托臂21/300 21 300 80 704
托臂21/450 21 450 80 393
托臂41/300 41 300 80 919
托臂41/450 41 450 80 1292
托臂41/600 41 600 80 1620
托臂41/1000 41 1000 80 2480
托臂41/450 52 450 100 1968
托臂52/600 52 600 100 2410
托臂62/600 62 600 100 3160
托臂62/700 62 700 100 3520
托臂72/450 72 450 120 2490
托臂72/600 72 600 120 3220

技术指标

Technical indicators
1、材料：
采用碳钢或不锈钢制作，碳钢性能不低于Q235B等级的规定，不锈钢材质应符合GB/T 3280的规定。
2、性能要求：
根据GB/T 38053《装配式支吊架通用技术条件》须检测装配式支吊架以下性能：
（1）连接构件承载力性能；
（2）槽钢螺母防滑性能；
（3）槽钢螺母抗拉拔性能；
（4）管夹抗拉拔性能；
（5）角连接件承载力性能；
（6）托臂承载力性能；
（7）组件疲劳性能。
3、防腐要求
当材料表面为热浸锌处理时，按GB/T 10125的规定进行不低于480h的中性盐雾试验；
当材料表面为锌铬涂层处理时，按GB/T 10125的规定进行不低于1200h的中性盐雾试验；
当材料表面为电镀锌处理时，按GB/T 10125的规定进行不低于90h的中性盐雾试验。
4、表面质量
型钢应表面平整、光洁，不应有锈蚀、折叠、裂纹、折叠、分层、滴瘤、粗糙、刺锌、漏镀等缺陷。

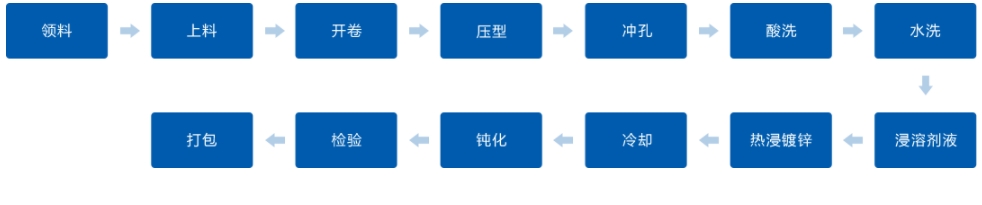

生产工艺

Production process

操作说明

Operating instructions
1、包装：要求打包时工件靠一端平齐，不得打包松动。
2、存储：型材应存放在干燥通风的仓库内，注意防止锈蚀和污染。型材应分类堆放，挂牌注明品种、规格和批号，搁置稳妥，防止变形和损伤。
3、装车：起吊时应防止构件损坏或变形，装车时应摆放平稳、位置适中、加固可靠，
4、运输：钢结构构件运输及运输吊装时要妥善绑扎，以防止构件的变形、损伤及镀锌层的破损。

产品报价

Product quotation
